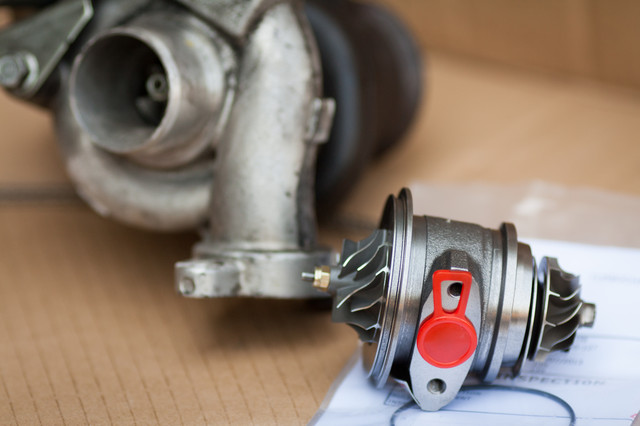

Заміна картриджа турбокомпресора
|
|
Процес заміни картриджа:

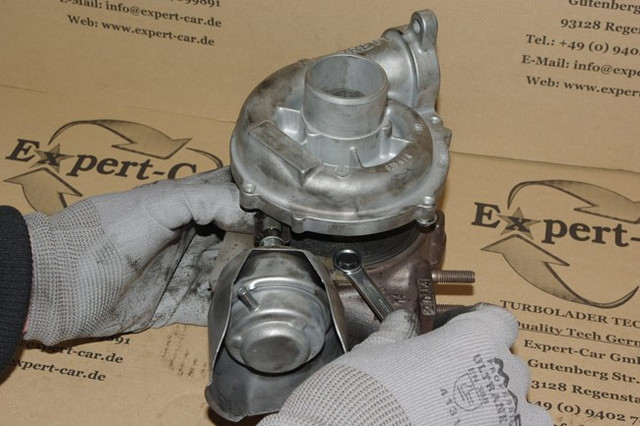

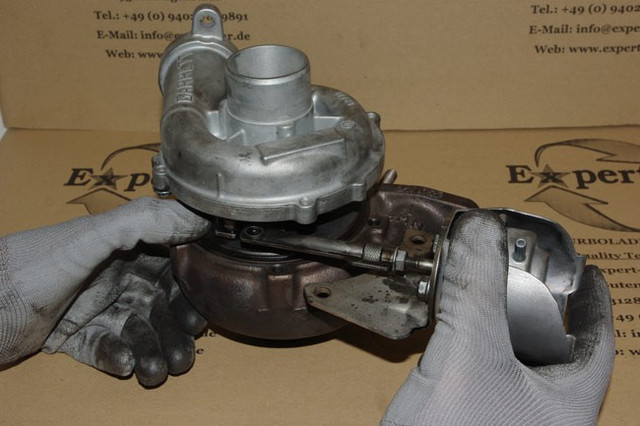

1. Викрутіть з корпусу турбіни, в місці, де розташований датчик тиску, вакуумний блок або електронний блок управління, які кріпляться болтами і зніміть його з корпусу картриджа турбіни. Актуатор турбіни обов'язково потрібно перевірити на працездатність.
2. Видаліть кріпильні гвинти, якими з'єднаний картридж турбокомпресора з корпусом турбіни.

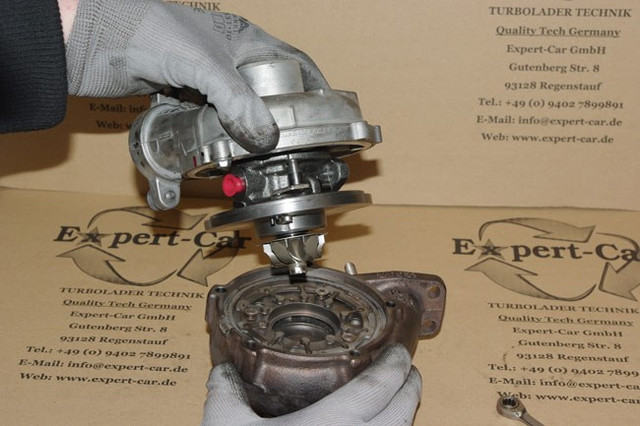

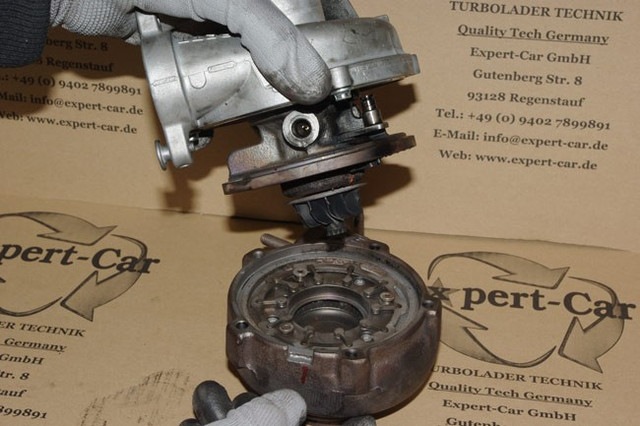

3. Обережно зніміть картридж турбокомпресора з корпусу турбіни.
4. Обережно зніміть пластину ущільнення з корпусу і ослабте гвинти геометрії турбонагнітача (якщо турбіна з геометрією)

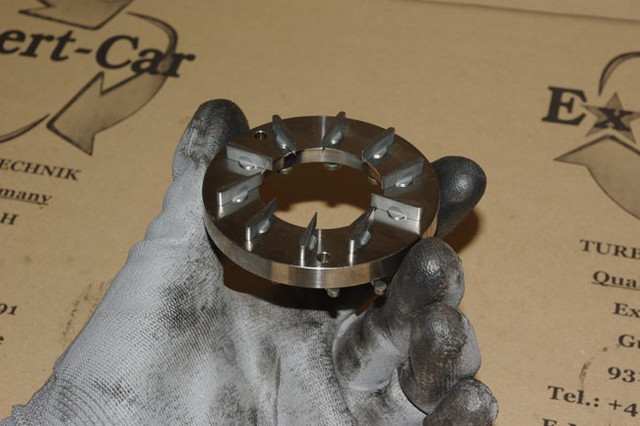

5. Зніміть геометрію турбонагнітача з камери турбіни, ретельно очистіть кільце і всі його компоненти. Перевірте лопаті на предмет наявності зовнішніх пошкоджень.
6. Монтуйте геометрію турбонагнітача в зворотному порядку на корпус турбіни. Після скріплення, посувайте кільце геометрії турбокомпресора туди-назад – вона повинна вільно рухатися.
7. Нанесіть маркером мітку на корпус компресора як показано на картинці.

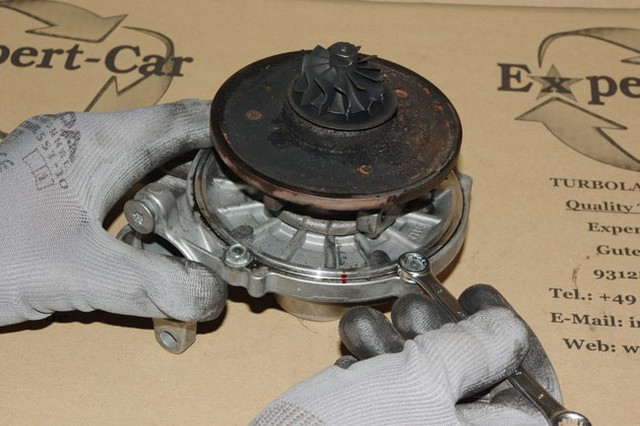

8. Послабте болти з боку компресора.

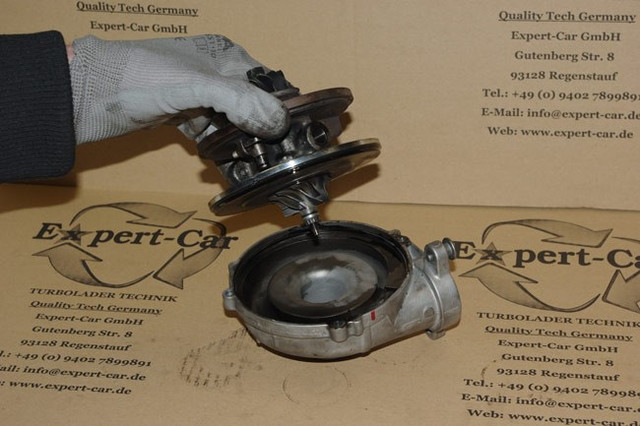

9. Вийміть картридж від алюмінієвого корпусу з боку компресора.

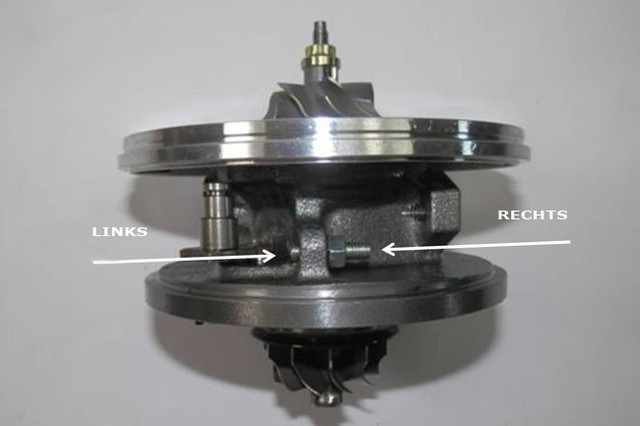

10. Це дуже важливо, щоб при монтажі нового картриджа турбокомпресора, ви заново відрегулювали гвинт і щільне прилягання між старими і новими запчастинами, які були встановлені на вашому турбонагнетателе. Турборазгон повинен бути перевірений на предмет проникності. Для цього поверніть регулювальний гвинт на 1-2 мм вправо або вліво і закріпіть його так як на старому картриджі.

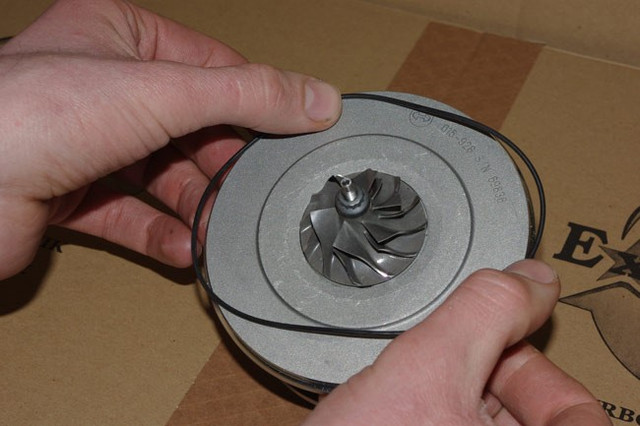

11. Будь ласка, обов'язково встановіть ущільнювальне кільце на картридж турбокомпресора. Дане кільце є в комплекті з картриджем.

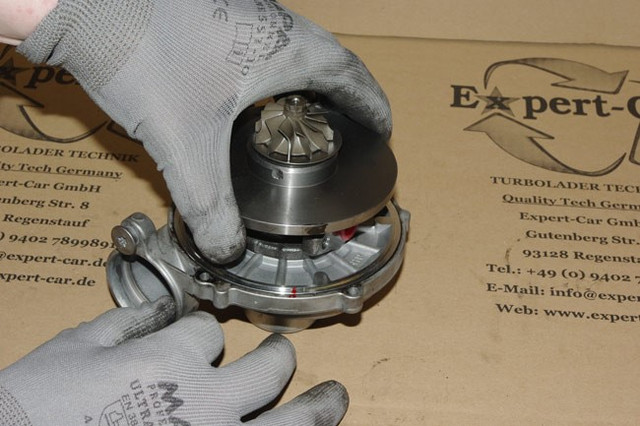

12. З'єднайте нову частину картриджа турбокомпресора зі старою частиною деталі, таким чином, щоб збіглися сполучні лінії, нанесені маркером раніше. Встановіть зібраний вузол назад в корпус компресора.
13. З'єднайте картридж турбокомпресора з корпусом турбіни і переконайтеся, що вони щільно стягнуті кріпильними гвинтами.
14. Встановіть датчик тиску, вакуумний блок і електронний блок управління на корпус турбіни.
